  • 产品名称:CLASS Ⅱ级电涌保护器_DEHNguard Y PV 1000 (FM)
  • 产品类型:德国dehn电源防雷器
  • 产品编号:144
  • 点 击 数:106 次
详细介绍

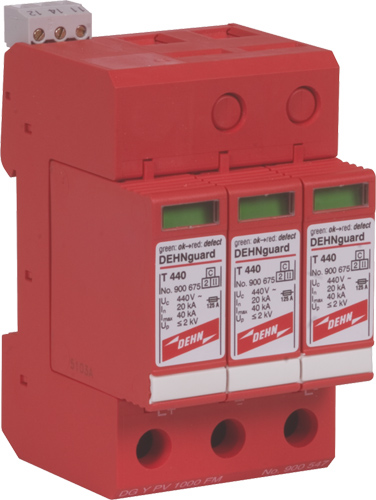

DEHNguard Y PV 1000 (FM)




DEHNguard Y PV (FM)        Dimension drawingDEHNguard Y PV 1000 (FM)    Basic circuit diagram DGDEHNguard Y PV 1000 (FM)

-完整的预接线单元,用于光伏设备中,由底座和插入式保护模块组成
-搞故障的Y型电路,带有三个高性能的压敏电阻,当在发电机电路中出现绝缘故障时,可避免对电涌保护器的损害
-符合IEC 60364-7-712(关于光伏系统的安装)的要求
-功能强大的氧化锌压敏电阻而来的高泄放能力
-因为“动态热脱扣器“而具备了高可靠性
-故障指示以红色标记出现在监控窗口中

DEHNguard Y PV 1000 (FM)技术参数

  DEHNguard Y PV 1000 DEHNguard Y PV 1000 FM
依据EN 61643-11, SPD 2级 2级
依据IEC 61643-1, SPD II级 II级
依据IEC 60364-7-712,PV电压 UOC STC ≤1000V ≤1000V
直流最大持续工作电压[(L+L-)->PE]UC 500V 500V
标称放电电流 (8/20μs) In 20kA 20kA
最大放电电流(8/20μs)Imax 40kA 40kA
电压保护水平 Up ≤4kV ≤4kV
5KA时,电压保护水平Up ≤3.5kV ≤3.5kV
响应时间 tA ≤25ns ≤25ns
工作温度范围 TU -40℃ … +80℃ -40℃ … +80℃
工作状态/故障指示 绿 /  红 绿 /  红
安装导线截面积 (最小) 1.5mm2单股线/软线 1.5mm2单股线/软线
安装导线截面积 (最大) 35mm2多股线/25mm2软线 35mm2多股线/25mm2软线
安装方式 35mmDIN轨, 依据EN 60715 35mmDIN轨, 依据EN 60715
外壳材料 红色热塑性材料, UL 94V-0 红色热塑性材料, UL 94V-0
防护等级 IP 20 IP 20
尺寸 2 mods, DIN 43880 2 mods, DIN 43880
遥信触点类型 浮动切换触点
交流切换能力 250V/0.1A
直流切换能力 250V/0.1A; 125V/0.2A; 75V/0.5A
遥信终端的横截面积 最大1.5mm2单股线/软线

订购信息
型号 DEHNguard Y PV 1000 DEHNguard Y PV 1000 FM
货号 900 517 900 547
包装单位 1 pc (s) 1 pc (s)
