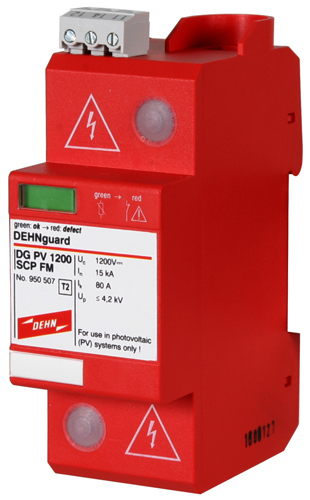

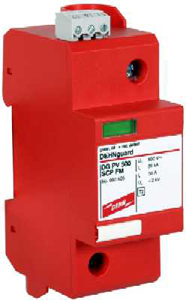

DEHNguard PV ... SCP FM


DEHNguard PV ... SCP FM     Dimension drawing DEHNguard PV ... SCP FM    Basic circuit diagram DEHNguard PV ... SCP FM


-依据IEC 60364-7-12,用于光伏设备中
-强大的氧化锌压敏电阻,高泄放能力
-脱扣器和短路装置的结合,使过载时亦无火灾危险
-过载指示以红色标记出现在监控窗口中,且具有遥信功能

DEHNguard PV ... SCP(FM)技术参数

  DEHNguard PV 500 SCP DEHNguard PV 500 SCP FM DEHNguard PV 700 SCP DEHNguard PV 700 SCP FM DEHNguard PV 1200 SCP DEHNguard PV 1200 SCP FM
依据EN 61643-11, SPD 2级 2级 2级 2级 2级 2级
依据IEC 61643-1, SPD II级 II级 II级 II级 II级 II级
不接地PV系统电压(2ⅹDGPV)UOC STC ≤1000V ≤1000V ≤1400V ≤1400V ≤1400V ≤1400V
功能接地PV系统电压(薄膜)UOC STC ≤500V ≤500V ≤700V ≤700V ≤1200V ≤1200V
直流最大持续工作电压UC 500V 500V 700V 700V 1200V 1200V
标称放电电流 (8/20μs) In 20kA 20kA 15kA 15kA 15kA 15kA
最大放电电流 (8/20μs)Imax 30kA 30kA 30kA 30kA 30kA 30kA
电压保护水平 Up ≤2kV ≤2kV ≤2.5kV ≤2.5kV ≤4.2kV ≤4.2kV
5KA时,电压保护水平 ≤1.7kV ≤1.7kV ≤2kV ≤2kV ≤3.5kV ≤3.5kV
响应时间 tA ≤25ns ≤25ns ≤25ns ≤25ns ≤25ns ≤25ns
持久短路耐受能力 IK 80Ad.c. 80Ad.c. 80Ad.c. 80Ad.c. 80Ad.c. 80Ad.c.
反向电流耐受能力 IPMAX 50kA/5ms 50kA/5ms 50kA/5ms 50kA/5ms 50kA/5ms 50kA/5ms
逆变器端直流电源最大保护 315AgR 315AgR 315AgR 315AgR 315AgR 315AgR
工作温度范围 -40℃ … +65℃ -40℃ … +65℃ -40℃ … +65℃ -40℃ … +65℃ -40℃ … +65℃ -40℃ … +65℃
工作状态/故障指示 绿 /  红 绿 /  红 绿 /  红 绿 /  红 绿 /  红 绿 /  红
安装导线截面积 (最小) 1.5mm2单股线/软线 1.5mm2单股线/软线 1.5mm2单股线/软线 1.5mm2单股线/软线 1.5mm2单股线/软线 1.5mm2单股线/软线
安装导线截面积 (最大) 35mm2多股线/25mm2软线 35mm2多股线/25mm2软线 35mm2多股线/25mm2软线 35mm2多股线/25mm2软线 35mm2多股线/25mm2软线 35mm2多股线/25mm2软线
安装方式 35mmDIN轨, 依据EN 60715 35mmDIN轨, 依据EN 60715 35mmDIN轨, 依据EN 60715 35mmDIN轨, 依据EN 60715 35mmDIN轨, 依据EN 60715 35mmDIN轨, 依据EN 60715
外壳材料 红色热塑性材料, UL 94V-0 红色热塑性材料, UL 94V-0 红色热塑性材料, UL 94V-0 红色热塑性材料, UL 94V-0 红色热塑性材料, UL 94V-0 红色热塑性材料, UL 94V-0
防护等级 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20
尺寸 2 mods, DIN 43880 2 mods, DIN 43880 2 mods, DIN 43880 2 mods, DIN 43880 2 mods, DIN 43880 2 mods, DIN 43880
遥信触点类型 浮动切换触点 浮动切换触点 浮动切换触点
交流切换能力 250V/0.5A 250V/0.5A 250V/0.5A
直流切换能力 250V/0.1A; 125V/0.2A; 75V/0.5A 250V/0.1A; 125V/0.2A; 75V/0.5A 250V/0.1A; 125V/0.2A; 75V/0.5A
遥信终端的横截面积 最大1.5mm2单股线/软线 最大1.5mm2单股线/软线 最大1.5mm2单股线/软线

订购信息
型号 DEHNguard PV 500 SCP DEHNguard PV 500 SCP DG PV 700 SCP DG PV 700 SCP FM DG PV 1200 SCP DG PV 1200 SCP FM
货号 950 500 950 505 950 501 950 506 950 502 950 507
包装单位 1 pc (s) 1 pc (s) 1 pc (s) 1 pc (s) 1 pc (s) 1 pc (s)
