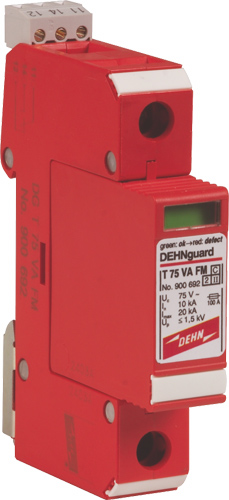

DEHNguard T 75/275 VA(FM)
DEHNguard T VA(FM) Dimension drawing DEHNguard T 75/275 VA(FM) Basic circuit diagram DEHNguard T 75/275 VA(FM)
-分离单元,由底座和可插拔保护模块组成
-大通流的氧化锌压敏电阻,动态热脱扣装置,串接间隙器件
-与Red/Line产品系列能量协调
-翻红故障指示
-DIN 43880小型设计
-多功能接线端子,可连接导线和汇流排
DEHNguard T 75/275 VA (FM)技术参数
|
DEHNguard T 75 VA |
DEHNguard T 75 VA FM |
DEHNguard T 275 VA |
DEHNguard T 275 VA FM |
依据EN 61643-11, SPD |
2级 |
2级 |
2级 |
2级 |
依据IEC 61643-1, SPD |
II级 |
II级 |
II级 |
II级 |
交流最大持续工作电压UC |
75V |
75V |
275V |
275V |
直流最大持续工作电压UC |
100V |
100V |
350V |
350V |
标称放电电流 (8/20μs) In |
10kA |
10kA |
10kA |
10kA |
最大放电电流(8/20μs)Imax |
20kA |
20kA |
20kA |
20kA |
电压保护水平 Up |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
响应时间 tA |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
最大后备熔丝 |
100AgL/Gg |
100AgL/Gg |
100AgL/Gg |
100AgL/Gg |
最大后备熔丝时短路耐受能力 |
25KArms |
25KArms |
25KArms |
25KArms |
暂态过电压 (TOV) UT |
— |
— |
335V/5sec |
335V/5sec |
工作温度范围 TU |
-40℃ … +80℃ |
-40℃ … +80℃ |
-40℃ … +80℃ |
-40℃ … +80℃ |
安装导线截面积 (最小) |
1.5mm2单股线/软线 |
1.5mm2单股线/软线 |
1.5mm2单股线/软线 |
1.5mm2单股线/软线 |
安装导线截面积 (最大) |
35mm2多股线/25mm2软线 |
35mm2多股线/25mm2软线 |
35mm2多股线/25mm2软线 |
35mm2多股线/25mm2软线 |
安装方式 |
35mmDIN轨, 依据EN 60715 |
35mmDIN轨, 依据EN 60715 |
35mmDIN轨, 依据EN 60715 |
35mmDIN轨, 依据EN 60715 |
外壳材料 |
红色热塑性材料, UL 94V-0 |
红色热塑性材料, UL 94V-0 |
红色热塑性材料, UL 94V-0 |
红色热塑性材料, UL 94V-0 |
防护等级 |
IP 20 |
IP 20 |
IP 20 |
IP 20 |
尺寸 |
1 mods, DIN 43880 |
1 mods, DIN 43880 |
1 mods, DIN 43880 |
1 mods, DIN 43880 |
遥信触点类型 |
— |
浮动切换触点 |
— |
浮动切换触点 |
交流切换能力 |
— |
250V/0.5A |
— |
250V/0.5A |
直流切换能力 |
— |
250V/0.1A; 125V/0.2A; 75V/0.5A |
— |
250V/0.1A; 125V/0.2A; 75V/0.5A |
遥信终端的横截面积 |
— |
最大1.5mm2单股线/软线 |
— |
最大1.5mm2单股线/软线 |
|
订购信息 |
型号 |
DG T 75 VA |
DG T 75 VA FM |
DG T 275 VA |
DG T 275 VA FM |
货号 |
900 667 |
900 692 |
900 659 |
900 689 |
包装单位 |
1 pc (s) |
1 pc (s) |
1 pc (s) |
1 pc (s)
|
