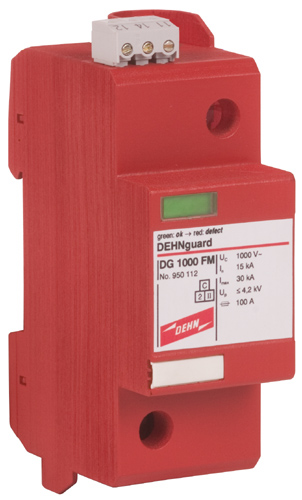

DEHNguard 1000 (FM) Dimension drawing DEHNguard 1000 (FM) Basic circuit diagram DEHNguard 1000 (FM)
| DEHNguard 1000 | DEHNguard 1000 (FM) | |
| 依据EN 61643-11, SPD | 2级 | 2级 |
| 依据IEC 61643-1, SPD | II级 | II级 |
| 交流最大持续工作电压UC | 1000V | 1000V |
| 直流最大持续工作电压UC | 1000V | 1000V |
| 标称放电电流 (8/20μs) In | 15kA | 15kA |
| 最大放电电流(8/20μs)Imax | 30kA | 30kA |
| 电压保护水平 Up | ≤4.2kV | ≤4.2kV |
| 5KA时,电压保护水平Up | ≤3.5kV | ≤3.5kV |
| 响应时间 tA | ≤25ns | ≤25ns |
| 最大后备熔丝 | 100AaM | 100AaM |
| U≤690Vac时,最大后备熔丝 | 125AgL/Gg | 125AgL/Gg |
| 最大后备熔丝时短路耐受能力 | 25KArms | 25KArms |
| 工作温度范围 TU | -40℃ … +80℃ | -40℃ … +80℃ |
| 工作状态/故障指示 | 绿 / 红 | 绿 / 红 |
| 安装导线截面积 (最小） | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 |
| 安装导线截面积 (最大） | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 |
| 安装方式 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 |
| 外壳材料 | 红色热塑性材料, UL 94V-0 | 红色热塑性材料, UL 94V-0 |
| 防护等级 | IP 20 | IP 20 |
| 尺寸 | 2 mods, DIN 43880 | 2 mods, DIN 43880 |
| 遥信触点类型 | — | 浮动切换触点 |
| 交流切换能力 | — | 250V/0.5A |
| 直流切换能力 | — | 250V/0.1A; 125V/0.2A; 75V/0.5A |
| 遥信终端的横截面积 | — | 最大1.5mm2单股线/软线 |
| 订购信息 | ||
| 型号 | DEHNguard 1000 | DEHNguard 1000 (FM) |
| 货号 | 950 102 | 950 112 |
| 包装单位 | 1 pc (s) |
1 pc (s) |
