  • 产品名称:CLASSⅠ级 雷电流保护器_DEHNbloc Maxi DBM 1 255 L
  • 产品类型:德国dehn电源防雷器
  • 产品编号:162
  • 点 击 数:146 次
详细介绍
DEHNbloc Maxi DBM 1 255 L

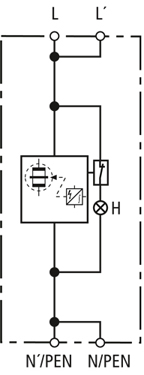

DEHNbloc Maxi DBM 1 255  (L)   Dimension drawing DEHNbloc Maxi DBM 1 255 L    Basic circuit diagram DEHNbloc Maxi DBM 1 255 L

-RADAX Flow专利技术,续流抑制能力高
-短路电流达50kArms时,32A熔丝不跳
-泄放能力达50kA(10/350μs)
-与DEHNguard直接能量协调,无需额外电缆
-电压保护水平低
-双端口串接方式
-导线和汇流排多种连接方式

DEHNbloc Maxi 1 255(L)技术参数

  DEHNbloc Maxi DBM 1 255 DEHNbloc Maxi DBM 1 255 L
依据EN 61643-11, SPD 1级 1级
依据IEC 61643-1, SPD Ⅰ级 Ⅰ级
交流最大持续工作电压UC 255V 255V
雷电冲击电流 (10/350μs) Iimp 50kA 50kA
标称放电电流 (8/20μs) In 50kA 50kA
电压保护水平 Up ≤2.5kV ≤2.5kV
工频续流遮断能力 Ifi 50kArms 50kArms
续流抑制/选择性 预期续流到50kArms时, 32A熔丝不跳 预期续流到50kArms时, 32A熔丝不跳
响应时间 tA ≤100ns ≤100ns
Ik=50kArms(ta≤0.2s)时,最大后备熔丝 (L) 500A gL/gG 500A gL/gG
Ik=50kArms(ta≤5s)时,最大后备熔丝 (L) 315A gL/gG 315A gL/gG
Ik>50kArms时, 最大后备熔丝 (L) 200A gL/gG 200A gL/gG
串联最大后备熔丝 (L-L’) 125A gL/gG 125A gL/gG
暂态过电压 (TOV) UT 335V/5sec. 335V/5sec.
工作温度范围(并联) TUP -40℃ … +80℃ -40℃ … +80℃
工作温度范围(串联) TUS -40℃ … +60℃ -40℃ … +60℃
最小安装导线截面积 (L/N,N’/N’,N/PE(N)) 10mm2单股线/软线 10mm2单股线/软线
最大安装导线截面积 (L/N,N/PE(N)) 50mm2多股线/35mm2软线 50mm2多股线/35mm2软线
最大安装导线截面积 (L’/N’) 35mm2多股线/25mm2软线 35mm2多股线/25mm2软线
安装方式 35mmDIN轨, 依据EN 60715 35mmDIN轨, 依据EN 60715
外壳材料 红色热塑性材料, UL 94-0 红色热塑性材料, UL 94-0
防护等级 IP 20 IP 20
尺寸 2 mods, DIN 43880 2 mods, DIN 43880
工作状态指示 绿灯

订购信息
型号 DEHNbloc Maxi DBM 1 255 DEHNbloc Maxi DBM 1 255 L
货号 900 025 900 026
包装单位 1 pc (s) 1 pc (s)
