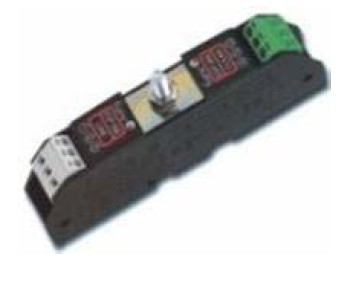

产品名称：双绞线信号防雷器ESP 06D, ESP 15D, ESP 30D, ESP 50D, ESP TN
产品类型：英国furse esp 信号防雷器
产品编号：303
点击数：148 次

详细介绍

线对地保护，线对线保护。低串联阻抗，安装容易；放电电流 10KA/ 线 ,20KA/ 防雷器（ 8/20μs ）；响应时间少于 10ns 。用于双绞线信号传输。它要求低线内电阻，或比 D系列更高的带宽或一个增加的电流。也适用于小于 1.25A的直流电电源。适合最大工作电压为 6，15，30或50V的设备。保护由信号线所连接的工业控制设备；数据通讯系统； 4--20ma回路线；电话系统；遥控/遥测接点。

型号	工作电压	最大工作电压	在线阻抗	最大工作电流	频宽 (50Ω)	峰值电压	最大雷击电流
ESP06D	6V	7.79V	9.4Ω	300mA	800KHZ	10.5V	20KA
ESP15D	15V	19.0V	9.4Ω	300mA	2.5MHZ	23.8V	20KA
ESP30D	30V	37.1V	9.4Ω	300mA	4.0MHZ	43.4V	20KA
ESP50D	50V	58.0V	9.4Ω	300mA	6.0MHZ	74.9V	20KA
ESPTN	*	145V	4.4Ω	300MA	15.0MHZ	200V	20KA

1 、低导入阻抗，可最大程度的减小信号衰减。
2 、适合于电流信号，数据信号，标准脉冲信号系统保护。
3 、低允通电压、能够最有效保护设备。
4 、坚固、防火、 ABS 外壳，可以在不同的危险环境下使用。
5 、通流容量大，最大可通过 20KA 雷电流，特别适合在雷暴日较高的环境下使用。

FURSE信号防雷器应用：
1 、适用于各种控制设备 I/O 卡的保护，如 4-20mA 回路、热电偶、停车系统、火焰和气体探测器、 CCTV 遥测器、 CCTV 遥测 / 控制线路。
2 、适用于工作电压为 6V 、 15V 、 30V 和 50V 的系统。

FURSE信号防雷器性能和优点：
1 、所有线路之间的低允通电压。
2 、在雷电频繁发生环境下反复多次保护。
3 、低导入阻抗，能够最低限度减少信号强度的不必要衰减。
4 、坚固、防火、 ABS 外壳。
5 、便于在基座或者侧部平装。
6 、内置的滑轨（ DIN rail ）脚，便于安装在 DIN 滑轨的顶座上。
7 、端子上有颜色编码，安装便于确认——灰色表明危险端，绿色表明非危险端。
8 、护套端子便于将电缆护套接地。
9 、坚固的接地板通过 CME 组件的连接增强接地效果。
10 、 UK Oftel 认证 NS/G/1235/W/100025 。
