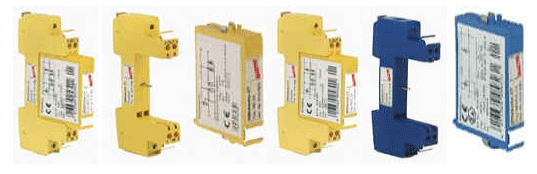

双绞线电涌保护器
BLITZDUCTOR CT
可防直接雷击和过电压
两线制，保护信息系统及其设备的过压保护组块
此电涌保护器可作以下部分使用：
- 雷击电流 SPD
- 雷击与过压组合式 SPD
- 过电压 SPD
符合 DIN IEC61312-1 （ VDE 0185-103 ）标准
主要特征：
- 由二部分组成
l 底座（供保护模块插入定位）
l 电涌保护模块
- 节省空间设计
l 12mm 宽（ 2/3 个标准模块）
l 58mm 高
- 电涌保护器之间的多级耦合，无需附加电缆
- 当切换保护模块时信号传输不会被中断
- 底座整合的屏蔽端口
- 屏蔽线能直接或间接接地
- 支撑轨道与地线相连
- 保护模块的协调特性 CC
l 为设备选择合适的过压保护模块
l 个别保护模块间的协调选择
| 选择表 | |||
| 型号 | 能量协 调 特 性 | 雷 击 保 护 区 | 适用范围 |
| 底座 Base | 所有区域 | ||
| 底座 Base Ex | 所有区域 | 内置安全防爆保护 | |
| 雷电电流型避雷器（10/350μs） | XX/X | 0A-1 | |
| B | 所有的应用 | ||
| 组合式避雷器模块（10/350） | XX/1 | 0A-2 | |
| BE | 非平衡端口，RS485，RS422，V11 | ||
| BE/C | 使用于0-20mA,4-20mA输入，TTY和光藕输入及其它平衡端口 | ||
| BD | 带分流的平衡端口，通讯线 | ||
| BD/HF BD/HFD | 高频使用，RS485，视频 | ||
| 浪涌保护器（8/20） | X/1 | OB-1 OB-2 1-2 | |
| ME | 不平衡端口，RS485，RS422，VII | ||
| ME/C | 使用于0-20mA,4-20mA，TTY和光藕输入及其它平衡端口 | ||
| MD | 带分流的平衡端口，通讯线 | ||
| MD/HF MD/HFD | 高频使用，RS485，视频 | ||
| MD/Ex | 内置式安全防爆保护电路 | ||
| 型号 | 版本 | 货号 | |
| 设备使用的范围在OB-1,OB-2和1-2区 | |||
| 保护两根不平衡信号线的保护模块，如RS485，RS422，V11 | |||
| ME | 5V- | 919 520 | |
| ME | 12V- | 919 521 | |
| ME | 15V- | 919 522 | |
| ME | 24V- | 919 523 | |
| ME | 30V- | 919 524 | |
| ME | 48V- | 919 525 | |
| ME | 60V- | 919 526 | |
| ME | 110V~ | 919 527 | |
| 保护平衡信号线的保护模块，如电流环（TTY），光电转换输出 | |||
| ME/C | 5V- | 919 560 | |
| ME/C | 12V- | 919 561 | |
| ME/C | 24V- | 919 562 | |
| ME/C | 30V- | 919 563 | |
| 保护带分流的平衡信号线的保护模块，如通信系统 | |||
| MD | 5V- | 919 540 | |
| MD | 12V- | 919 541 | |
| MD | 15V- | 919 542 | |
| MD | 24V- | 919 543 | |
| MD | 30V- | 919 544 | |
| MD | 48V- | 919 545 | |
| MD | 60V- | 919 546 | |
| MD | 110V~ | 919 547 | |
| MD | 250V- | 919 549 | |
| 保护高频信号传输系统模块，如RS485，Video，HDSL，ADSL | |||
| ME/HF | 5V- | 919 570 | |
| ME/HFD | 5V- | 919 57 | |
| 安全防爆型，适用于石油、化工等防爆场合。我们使用了最安全的器件，获得了防爆认证：PTB 99 ATEX 2092 II 2 G EEx ia IIC T6 | |||
| BaseEX（底座） | 通过防爆安全端子，蓝色 | 919 507 | |
| MD/EX（模块） | 24V- ，蓝色 | 919 580 | |
| MD/EX（模块） | 30V-，蓝色 | 919 581 | |
| 型号 | 规格 | 货号 |
| 底座用于安装不同性能的保护模块 | ||
| base | 通过连接端子 | 919 506 |
| 设备使用的范围在0A-1区 | ||
| B | 110V~ | 919 510 |
| 设备使用的范围在0A-2区 | ||
| 保护两根不平衡信号线的保护模块，如RS485，RS422，V11 | ||
| BE | 5V- | 919 620 |
| BE | 12V- | 919 621 |
| BE | 15V- | 919 622 |
| BE | 24V- | 919 623 |
| BE | 30V- | 919 624 |
| BE | 48V- | 919 625 |
| BE | 60V- | 919 626 |
| BE | 110V- | 919 627 |
| 保护平衡信号线的保护模块，如电流环（TTY），光电转换输出 | ||
| BE/C | 5V- | 919 660 |
| BE/C | 12V- | 919 661 |
| BE/C | 24V- | 919 662 |
| BE/C | 30V- | 919 663 |
| 保护带分流的平衡信号线的保护模块，如通信系统 | ||
| BD | 5V- | 919 640 |
| BD | 12V- | 919 641 |
| BD | 15V- | 919 642 |
| BD | 24V- | 919 643 |
| BD | 30V- | 919 644 |
| BD | 48V- | 919 645 |
| BD | 60V- | 919 646 |
| BD | 110V~ | 919 647 |
| BD | 250V- | 919 649 |
| 保护高频信号传输系统模块，如RS485，Video，HDSL，ADSL | ||
| BD/HF | 5V- | 919 670 |
| BD/HFD | 5V- |
919 671 |
