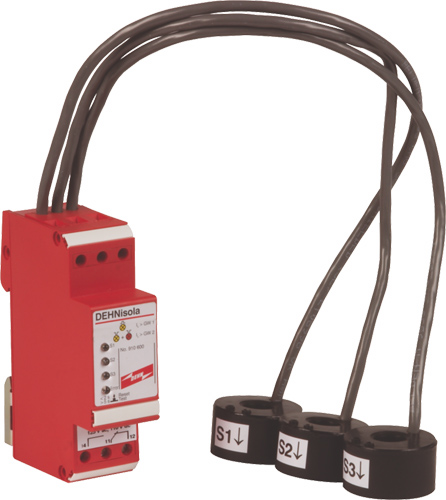

应用及特点:
--量度和分析保护装置于模块(1.5TE)内
--以三线的变压器探测漏电流
--具有自检和复位功能
--内置电池供电
--两个限制值用于控制漏电流
--LED显示(指示)
--遥信指示
技术参数:
限定电流数值1 | Ia | 0.5mArms仅是近距离显示,当电流下降到0.5mArms以下时,自动复位 |
限定电流数值2 | Ia | 5mArms仅是远距离显示,设备只有手动复位 |
测试程序 |
t |
1小时或者保护器泄放动作后起控 |
设备自检 | 产生电流到每个传感器作测试用途 | |
遥信指示端子 |
|
可移动变换连接 |
最大开关电压 |
110V DC, 125V AC | |
最大开关负载 |
|
30W |
最大开关电流 |
1A | |
导体截面积 | 0.5mm2-4mm2 | |
内置电池 | 大约10年寿命 | |
安装宽度 | 1.5TE,标准模块宽度,DIN43880 | |
安装支架 | 标准35mm轨道(符合EN50022) | |
保护等级 |
IP20 |
