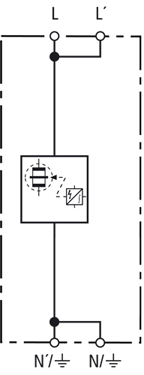

DEHNbloc Maxi 1 135/320 Dimension drawing DEHNbloc Maxi 1 135/320 Basic circuit diagram DEHNbloc Maxi 1 135/320
-RADAX Flow专利技术，续流抑制能力高
-短路电流达50kArms时，32A熔丝不跳
-泄放能力达50kA（10/350μs）
-与DEHNguard直接能量协调，无需额外电缆
-电压保护水平低
-双端口串接方式
-导线和汇流排多种连接方式
DEHNbloc Maxi 1 135/320技术参数
| DEHNbloc Maxi 1 135 | DEHNbloc Maxi 1 320 | |
| 依据EN 61643-11, SPD | 1级 | 1级 |
| 依据IEC 61643-1, SPD | Ⅰ级 | Ⅰ级 |
| 交流最大持续工作电压UC | 135V | 320V |
| 雷电冲击电流 (10/350μs) Iimp | 25kA | 20kA |
| 标称放电电流 (8/20μs) In | 25kA | 20kA |
| 电压保护水平 Up | ≤1.5kV | ≤1.5kV |
| 工频续流遮断能力 Ifi | 50kArms | 50kArms |
| 续流抑制/选择性 | 预期续流到50kArms时, 32A熔丝不跳 | 预期续流到50kArms时, 32A熔丝不跳 |
| 响应时间 tA | ≤100ns | ≤100ns |
| Ik=50kArms(ta≤0.2s)时，最大后备熔丝 (L) | 315A gL/gG | — |
| Ik=50kArms(ta≤5s)时，最大后备熔丝 (L) | 250A gL/gG | 250A gL/gG |
| Ik>50kArms时, 最大后备熔丝 (L) | 200A gL/gG | 200A gL/gG |
| 串联最大后备熔丝 (L-L’) | 125A gL/gG | 125A gL/gG |
| 暂态过电压 (TOV) UT | 335V/5sec. | 425V/5sec. |
| 工作温度范围（并联） TUP | -40℃ … +80℃ | -40℃ … +80℃ |
| 工作温度范围（串联） TUS | -40℃ … +60℃ | -40℃ … +60℃ |
| 最小安装导线截面积 (L/N,N’/N’,N/PE(N)) | 10mm2单股线/软线 | 10mm2单股线/软线 |
| 最大安装导线截面积 (L/N,N/PE(N)) | 50mm2多股线/35mm2软线 | 50mm2多股线/35mm2软线 |
| 最大安装导线截面积 (L’/N’) | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 |
| 安装方式 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 |
| 外壳材料 | 红色热塑性材料, UL 94-0 | 红色热塑性材料, UL 94-0 |
| 防护等级 | IP 20 | IP 20 |
| 尺寸 | 2 mods, DIN 43880 | 2 mods, DIN 43880 |
| 订购信息 | ||
| 型号 | DEHNbloc Maxi 1 135 | DEHNbloc Maxi 1 320 |
| 货号 | 900 015 | 900 016 |
| 包装单位 | 1 pc (s) |
1 pc (s) |
