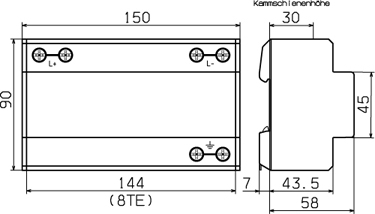

DEHNlimit PV 1000 Dimension drawing DEHNlimit PV 1000 Basic circuit diagram DEHNlimit PV 1000
| DEHNlimit PV 1000 | |
| 依据EN 61643-11, SPD | 1级 |
| 依据IEC 61643-1, SPD | Ⅰ级 |
| 光伏发电机的最大光伏电压UOC STC | 1000V |
| 直流最大持续工作电压Umax d.c. | 1000V |
| 直流最小持续工作电压Umin d.c. | 100V |
| 标称放电电流 (8/20μs) In | 100A |
| 雷电冲击电流 (10/350μs) [L+/L-->PE] Iimp | 100kA |
| 雷电冲击电流 (10/350μs) [L+->L-] Iimp | 50kA |
| 电压保护水平 [L+->L-] | ≤3.3kV |
| 电压保护水平 [(L+/L-)->PE] | ≤4kV |
| 工作电流 IIN d.c. | ≤5mA |
| 响应时间 [L+->L-] tA | ≤20ns |
| 工作温度范围 | -40℃ … +60℃ |
| 安装导线截面积 (最小） | 10mm2多股线/软线 |
| 安装导线截面积 (最大） | 50mm2多股线/35mm2软线 |
| 安装方式 | 35mmDIN轨，依据EN 60715 |
| 外壳材料 | 红色热塑性材料, UL 94 V-0 |
| 防护等级 | IP 20 |
| 尺寸 | 8 mods, DIN 43880 |
| 订购信息 | |
| 型号 | DEHNlimit PV 1000 |
| 货号 | 900 330 |
| 包装单位 |
1 pc (s) |
