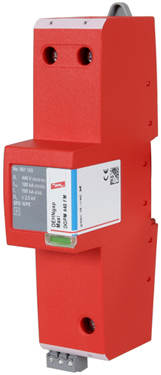

DEHNgap Maxi 440 (FM) Dimension drawing DEHNgap Maxi 440 (FM) Basic circuit diagram DEHNgap Maxi 440 (FM)
| DEHNgap Maxi 440 | DEHNgap Maxi 440 (FM) | |
| 依据EN 61643-11, SPD | 1级 | 1级 |
| 依据IEC 61643-1, SPD | Ⅰ级 | Ⅰ级 |
| 交流最大持续工作电压UC | 440V | 440V |
| 雷电冲击电流 (10/350μs) Iimp | 100kA | 100kA |
| 标称放电电流 (8/20μs) In | 100kA | 100kA |
| 电压保护水平 Up | ≤2.5kV | ≤2.5kV |
| 工频续流遮断能力 Ifi | 100kArms | 100kArms |
| 响应时间 tA | ≤100ns | ≤100ns |
| 暂态过电压 (TOV) UT | 1200V/200ms | 1200V/200ms |
| 工作温度范围（并联） TUP | -40℃ … +80℃ | -40℃ … +80℃ |
| 工作温度范围（串联） TUS | -40℃ … +60℃ | -40℃ … +60℃ |
| 工作状态/故障指示 | 绿 / 红 | 绿 / 红 |
| 最小安装导线截面积 (N,PE,〨） | 10mm2单股线/软线 | 10mm2单股线/软线 |
| 最大安装导线截面积 (N,PE） | 50mm2多股线/35mm2软线 | 50mm2多股线/35mm2软线 |
| 最大安装导线截面积 (〨） | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 |
| 安装方式 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 |
| 外壳材料 | 红色热塑性材料, UL 94 | 红色热塑性材料, UL 94 |
| 防护等级 | IP 20 | IP 20 |
| 尺寸 | 2 mods, DIN 43880 | 2 mods, DIN 43880 |
| 遥信触点类型 | — | 浮动切换触点 |
| 交流切换能力 | — | 250V/0.5A |
| 直流切换能力 | — | 250V/0.1A; 125V/0.2A; 75V/0.5A |
| 遥信终端的横截面积 | — | 最大1.5mm2单股线/软线 |
| 订购信息 | ||
| 型号 | DEHNgap Maxi 440 (FM) | DEHNgap Maxi 440 (FM) |
| 货号 | 961 160 | 961 165 |
| 包装单位 | 1 pc (s) |
1 pc (s) |
