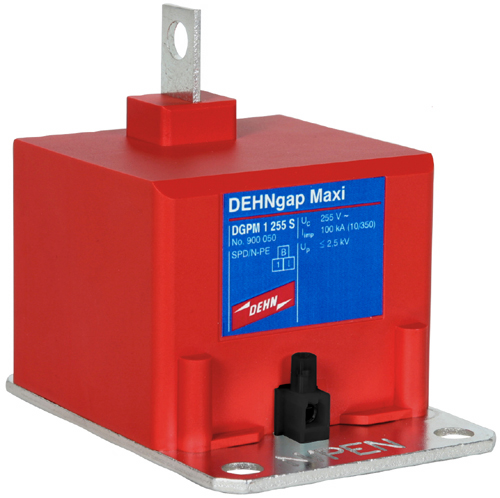

DEHNgap Maxi 1 255 S Dimension drawing DEHNgap Maxi 1 255 S Basic circuit diagram DEHNgap Maxi 1 255 S
| DEHNgap Maxi 1 255 S | |
| 依据EN 61643-11, SPD | 1级 |
| 依据IEC 61643-1, SPD | Ⅰ级 |
| 交流最大持续工作电压UC | 255V |
| 雷电冲击电流(10/350μs) Iimp | 100kA |
| 标称放电电流(8/20μs) In | 100kA |
| 电压保护水平Up | ≤2.5kV（包括80cm的连接线） |
| 工频续流遮断能力Ifi | 100kArms |
| 响应时间tA | ≤100ns |
| 暂态过电压 (TOV) UT | 1200V/200ms |
| 工作温度范围（并联）TUP | -40℃… +80℃ |
| 工作温度范围（串联）TUS | -40℃… +60℃ |
| 安装方式 | 最小35mm2N汇流排 |
| 端子 | 接线脚，最小35mm2/最大50mm2 |
| 状态控制 | DEHNsignal DSI E 3 |
| 连接于DSI E 3(N’)的最小接线 | 1mm2单股线/软线 |
| 连接于DSI E 3(N’)的最大接线 | 2.5mm2单股线/软线 |
| 外壳材料 | 红色热塑性材料, UL 94-0 |
| 尺寸(W×H×D) | 72×89×100mm |
| 订购信息 | |
| 型号 | DEHNgap Maxi 1 255 S |
| 货号 | 900 050 |
| 包装单位 |
1 pc (s) |
