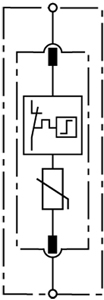

DEHNguard S ... Dimension drawing DEHNguard S . Basic circuit diagram DEHNguard S ..
DEHNguard S … (FM)技术参数
| DEHNguard S 48 | DEHNguard S 75 | DEHNguard S 150 | DEHNguard S 275 | DEHNguard S 320 | DEHNguard S 385 | DEHNguard S 440 | DEHNguard S 600 | |
| 依据EN 61643-11, SPD | 2级 | 2级 | 2级 | 2级 | 2级 | 2级 | 2级 | 2级 |
| 依据IEC 61643-1, SPD | Ⅱ级 | Ⅱ级 | Ⅱ级 | Ⅱ级 | Ⅱ级 | Ⅱ级 | Ⅱ级 | Ⅱ级 |
| 交流最大持续工作电压 UC | 48V | 75V | 150V | 275V | 320V | 385V | 440V | 600V |
| 交流最大持续工作电压 UC | 60V | 100V | 200V | 350V | 420V | 500V | 585V | 600V |
| 标称放电电流(8/20 μs) In | 10kA | 10kA | 40KA | 20KA | 20KA | 20KA | 20KA | 15KA |
| 最大放电电流（8/20 μs）Imax | 25kA | 40kA | 15kA | 40kA | 40kA | 40kA | 40kA | 30kA |
| 电压保护水平 Up | ≤0.3kV | ≤0.4kV | ≤0.7kV | ≤1.25kV | ≤1.5kV | ≤2kV | ≤1.5kV | ≤2.5kV |
| 5KA时，电压保护水平Up | ≤0.25kV | ≤0.35kV | ≤0.55kV | ≤1kV | ≤1.2kV | ≤1.7kV | ≤1.2kV | ≤2kV |
| 响应时间 tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| 最大后备熔丝 | 125A gL/gG | 125A gL/gG | 125A gL/gG | 125A gL/gG | 125A gL/gG | 125A gL/gG | 125A gL/gG | 100A gL/gG |
| 最大后备溶丝时短路耐受能力 | 50KArms | 50KArms | 50KArms | 50KArms | 25KArms | 25KArms | 25KArms | 25KArms |
| 暂态过电压（TOV）UT | — | — | — | 350V/ 5 sec. | 350V/ 5 sec. | — | 580V/ 5 sec. | — |
| 工作温度范围TU | -40℃ … +80℃ | -40℃ … +80℃ | -40℃ … +80℃ | -40℃ … +80℃ | -40℃ … +80℃ | -40℃ … +80℃ | -40℃ … +80℃ | -40℃ … +80℃ |
| 工作状态/故障指示 | 绿 / 红 | 绿 / 红 | 绿 / 红 | 绿 / 红 | 绿 / 红 | 绿 / 红 | 绿 / 红 | 绿 / 红 |
| 安装导线截面税（最小） | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 |
| 安装导线截面税（最大） | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 |
| 安装方式 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 |
| 外壳材料 | 红色热塑性材料, UL 94-0 | 红色热塑性材料, UL 94-0 | 红色热塑性材料, UL 94-0 | 红色热塑性材料, UL 94-0 | 红色热塑性材料, UL 94-0 | 红色热塑性材料, UL 94-0 | 红色热塑性材料, UL 94-0 | 红色热塑性材料, UL 94-0 |
| 防护等级 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 |
| 尺寸 | 1 mods, DIN 43880 | 1 mods, DIN 43880 | 1 mods, DIN 43880 | 1 mods, DIN 43880 | 1 mods, DIN 43880 | 1 mods, DIN 43880 | 1 mods, DIN 43880 | 1 mods, DIN 43880 |
| 认证 | KEMA，VDE，UL，VdS | KEMA，VDE，UL，Vds | KEMA，VDE，UL，VdS | KEMA，VDE，UL，VdS | KEMA，VDE，UL，VdS | KEMA，VDE，UL，VdS | KEMA，VDE，UL，Vds | KEMA，VDE，UL，Vds |
| 遥信触点类型 | — | — | — | — | — | — | — | — |
| 交流切换能力 | — | — | — | — | — | — | — | — |
| 直流切换能力 | — | — | — | — | — | — | — | — |
| 遥信终端的横截面积 | — | — | — | — | — | — | — | — |
| 订购信息 | ||||||||
| 型号 | DEHNguard S 48 | DEHNguard S 75 | DEHNguard S 150 | DEHNguard S 275 | DEHNguard S 320 | DEHNguard S 385 | DEHNguard S 440 | DEHNguard S 600 |
| 货号 | 952 078 | 952 071 | 952 072 | 952 070 | 952 073 | 952 074 | 952 075 | 952 076 |
| 包装单位 | 1 pc (s) | 1 pc (s) | 1 pc (s) | 1 pc (s) | 1 pc (s) | 1 pc (s) | 1 pc (s) |
1 pc (s) |
