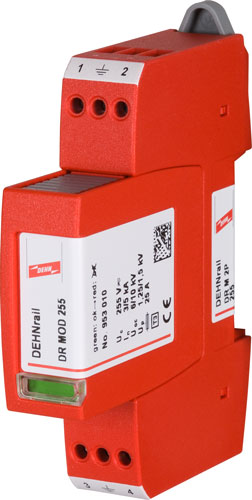

DEHNrail M 2P … (FM)技术参数DEHNrail M 2P
DEHNrail M 2P
| DEHNrail M 2P 30 | DEHNrail M 2P 60 | DEHNrail M 2P 75 | DEHNrail M 2P 150 | DEHNrail M 2P 255 | |
| 依据EN 61643-11, SPD | 3级 | 3级 | 3级 | 3级 | 3级 |
| 依据IEC 61643-1, SPD | III级 | III级 | III级 | III级 | III级 |
| 交流标称电压UC | 24V | 48V | 60V | 120V | 230V |
| 交流最大持续工作电压UC | 30V | 60V | 75V | 150V | 255V |
| 直流最大持续工作电压UC | 30V | 60V | 75V | 150V | 255V |
| 标称负载电流IL | 25A | 25A | 25A | 25A | 25A |
| 标称放电电流 (8/20μs) In | 1kA | 1kA | 2kA | 2kA | 3kA |
| 总放电电流(8/20μs)[L+N-PE]Itotal | 2KA | 2KA | 4KA | 4KA | 5KA |
| 混合波[L-N] UOC | 2KV | 2KV | 4KV | 4KV | 6KV |
| 混合波[L+N-PE]UOC total | 4KV | 4KV | 8KV | 8KV | 10KV |
| 电压保护水平[L-N] Up | ≤180V | ≤350V | ≤400V | ≤640V | ≤1250V |
| 电压保护水平[L/N-PE] UP | ≤630V | ≤730V | ≤730V | ≤800V | ≤1500V |
| 响应时间 [L-N]tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| 响应时间 [L/N-PE]tA | ≤100ns | ≤100ns | ≤100ns | ≤100ns | ≤100ns |
| 最大后备熔丝 | 25AgL/Gg或 B 25A | 25AgL/Gg或 B 25A | 25AgL/Gg或 B 25A | 25AgL/Gg或 B 25A | 25AgL/Gg或 B 25A |
| 最大后备熔丝时短路耐受能力 | 6KArms | 6KArms | 6KArms | 6KArms | 6KArms |
| 暂态过电压 (TOV)[L-N] UT | — | — | — | — | 335V/5sec |
| 暂态过电压 (TOV)[L/N-PE](I) UT | — | — | — | — | 400V/5sec |
| 暂态过电压 (TOV)[L+N-PE](II) UT | — | — | — | — | 1200V+UO/200ms |
| 工作温度范围 TU | -40℃ … +80℃ | -40℃ … +80℃ | -40℃ … +80℃ | -40℃ … +80℃ | -40℃ … +80℃ |
| 工作状态/故障指示 | 绿 / 红 | 绿 / 红 | 绿 / 红 | 绿 / 红 | 绿 / 红 |
| 安装导线截面积 (最小） | 0.5mm2单股线/软线 | 0.5mm2单股线/软线 | 0.5mm2单股线/软线 | 0.5mm2单股线/软线 | 0.5mm2单股线/软线 |
| 安装导线截面积 (最大） | 4mm2多股线/2.5mm2软线 | 4mm2多股线/2.5mm2软线 | 4mm2多股线/2.5mm2软线 | 4mm2多股线/2.5mm2软线 | 4mm2多股线/2.5mm2软线 |
| 安装方式 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 |
| 外壳材料 | 红色热塑性材料, UL 94V-0 | 红色热塑性材料, UL 94V-0 | 红色热塑性材料, UL 94V-0 | 红色热塑性材料, UL 94V-0 | 红色热塑性材料, UL 94V-0 |
| 防护等级 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 |
| 尺寸 | 1 mods, DIN 43880 | 1 mods, DIN 43880 | 1 mods, DIN 43880 | 1 mods, DIN 43880 | 1 mods, DIN 43880 |
| 认证 | KEMA,VDE,UL,VdS | KEMA,VDE,UL,VdS | KEMA,VDE,UL,VdS | KEMA,VDE,UL,VdS | KEMA,VDE,UL,VdS |
| 遥信触点类型 | — | — | — | — | — |
| 交流切换能力 | — | — | — | — | — |
| 直流切换能力 | — | — | — | — | — |
| 遥信终端的横截面积 | — | — | — | — | — |
| 订购信息 | |||||
| 型号 | DEHNrail M 2P 30 | DEHNrail M 2P 60 | DEHNrail M 2P 75 | DEHNrail M 2P 150 | DEHNrail M 2P 255 |
| 货号 | 953 201 | 953 202 | 953 203 | 953 204 | 953 200 |
| 包装单位 | 1 pc (s) | 1 pc (s) | 1 pc (s) | 1 pc (s) |
1 pc (s) |
