• 管理更方便 智能化模组（雷击计数、故障报警、智能监控、实时查询） 过热/过流装置、TOV安全辅助装置、复合泄放模组 • 性能更优越 智能化模组、智能触发模组、真空间隙模组、复合泄放模组 • 寿命更长 复合泄放模组(压敏芯片串真空间隙模组） •风险更低 智能化模组（故障报警、智能监控、实时查询）
产品性能参数：
|
型号 |
ASPCM25A-385 |
ASPCM80B-385 |
SPCM40B-385 |
SPCM20B-385 |
|
SPD端口 |
一端口 |
一端口 |
一端口 |
一端口 |
|
SPD类别 |
开关型 |
组合型 |
组合型 |
组合型 |
|
电源系统 |
TT-TN-IT |
TT-TN-IT |
TT-TN-IT |
TT-TN-IT |
|
智能装置 |
雷击计数 故障报警 智能监控 实时查询 智能触发 |
|
额定电压Un |
220V |
220V |
220V |
220V |
|
最大持续运行电压Uc |
385V |
385V |
385V |
385V |
|
冲击放电电流Iimp（10/350μs） |
25kA |
－ |
－ |
－ |
|
标称放电电流In(8/20μs)\ |
|
40kA |
20kA |
10kA |
|
最大放电电流Imax(8/20μs) |
120kA |
80kA |
40kA |
20kA |
|
保护水平Up |
<2.0kV |
<2.2kV |
<1.7kV |
<1.4kV |
|
绝缘阻抗 |
＞100Mohm |
－ |
－ |
－ |
|
响应时间 |
≤25ns |
＜0.5nS |
＜0.5nS |
＜0.5nS |
|
内部过热断路装置 |
内置 |
|
内部过流短路装置 |
内置 |
|
遥信报警 |
常开/常闭触点端子 |
|
失效指示 |
绿色:正常/红色:失效 |
|
连接导线 |
16-25mm2 |
|
安装 |
35mm标准导轨 |
|
工作环境温度 |
-40/85C0 |
|
外壳材料 |
热塑材料，符合UL94 V-0 |
|
外壳保护等级 |
IP20 |
*产品参数以实际产品说明书为准。
产品适用范围：
产品普遍适用各种电源系统 1、ASPCM25A-385：建筑物内总配电柜、建筑物内有室外进出线、建筑物内架空输入的配电箱、室外配电柜/配电箱 2、ASPCM80B-385：电源线路屏蔽埋地输入的总配电柜、建筑物内有室外进出线路输入的配电箱、室外配电柜/箱。 3、ASPCM40B-385：建筑物层配电箱或分配电箱。 4、ASPCM20B-385：建筑物重要用电设备配电箱,如机房配电箱。

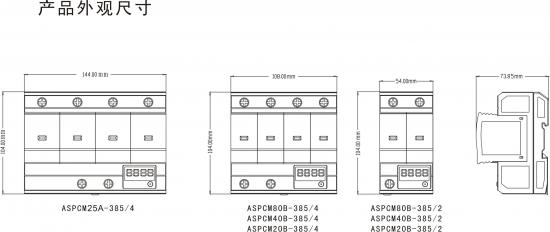

产品尺寸和原理示意图：
