产品名称：降电阻剂
产品类型：降阻剂,降阻器
产品编号：367
点击数：64 次

详细介绍

一、降电阻原理：
　　本降阻剂由多种成份组成，其中含有细石墨、膨润土、固化剂、润滑剂、导电水泥等。它是一种良好的导电体，将它使用于接地体和土壤之间，一方面能够与金属接地体紧密接触，形成足够大的电流流通面；另一方面它能向周围土壤渗透，降低周围土壤电阻率，在接地体周围形成一个变化平缓的低电阻区域。
　　 二、产品使用范围：
　　本产品用途十分广泛，用于国民经济的各个领域中。它用于电力、电信、建筑、广播、电视、铁路、公路、航空、水运、国防军工、治金矿山、煤炭、石油、化工、纺织、医药卫生、文化教育等行业中的电气接地装置中。　
　　 三、产品的优点：
　　降电阻效果明显，能减少施工工作量，可少打接地体，尤其可用水平接地体代替难于施工的垂直接地体（在山区及岩石地区等）。施工方便，可解决施工场地受局限的困难，可大量节省金属材料，具有长效性与稳定性，防腐性能好。较少受气候的影响。综合技术经济性好等。

　　四、降阻剂用量
　　降阻剂的经济用量应视不同的土壤而定，在接地体上的敷设厚度应在5—15CM之间，为方便计算，推荐用量如下表：

	ρ≤500	500<ρ≤1000	1000<ρ≤2000	ρ>2000
水平	10—15	15—20	20—30	30—35
垂直	12—16	16—22	22—32	32—40

　　 五、施工方法
　　１、在现场按３：２的比例，把降阻剂加水搅拌均匀，成浆糊状。立即倒入放好接地体的坑中，再填满细土并夯实。

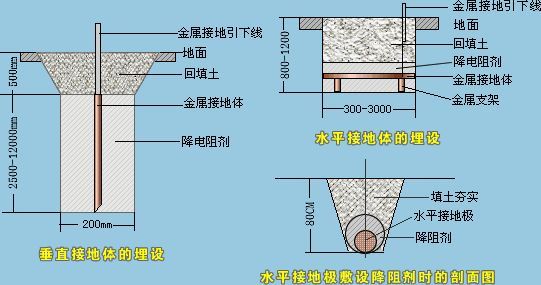

　　２、施工图示

　　３、在垂直接地极使用降阻剂施工，无机械打孔条件时，可预定敷设降阻剂的接地极外径，加工一钢管作为外模，放在人工开挖的大口接地坑中（如下图）。把接地极放在钢模中央，使它们处于垂直位置。钢模外面用细土回填，调制好降阻剂，倒入钢模与接地极之间，然后用起重机向上拉出钢模。再浇水夯实。

六、使用降阻剂对通信基站接地网设计的影响
　　 1、接地电阻的影响因素
　　影响接地电阻的因素很多，地网形式、地形、地势、地质结构、土壤电阻率等，根据接地电阻经验公式：

　　当接地电阻R=4Ω，不同土壤电阻率所对应的地网面积如下表所列：（表1）

土壤电阻率（Ω·m）	500	1000	2000		3000
地网面积（）	62.5×62.5	125×125	250×250		375×375

　　按拉地规范要求，接地射线离基站中心点距离不大于

，因此表1中不同土壤电阻率所对应的接地射线离基站中心点半径应在表2所列的范围内：（表1）

土壤电阻率（Ω·m）	500	1000	2000		3000
接地射线基站半径（m）	44.7	63.2	89.4		109.5

　　从表1和表2比较可看出，当土壤电阻率>1000Ω·m时，地网边缘距基站长度已超过规范要求。
　　 2、接地降阻剂对基站接地的作用
　　使用接地降阻剂接地电阻公式（1）可修正成：

（3）式中：η------接地降阻剂的降阻率

　　不同土壤电阻率所对应的接地降阻剂降阻率（表3）

土壤电阻率（Ω·m）	500	1000	2000		3000
降阻率η（%）	40	50	60		70

　　因此，使用接地降阻剂后，当接地电阻R=4Ω时，不同土壤电阻率所对应的地网面积如下表所列：(表4)

土壤电阻率（Ω·m）	500	1000	2000		3000
地网面积（）	37.5×37.5	62.5×62.5	100×100		112.5×112.5

　　例：当接地电阻R≤4Ω，土壤电阻率ρ=1000Ω·m时，不用降阻剂时地网面积为125×125（

），使用降阻剂后地网面积为62.5×62.5(

)。
　　从图1可看出使用降阻剂地网面积是原地网面积的四分之一。土壤电阻率ρ>1000Ω·m时，降阻效果越好，使用降阻剂地网面积与原地网面积之比也就越小。

七、降阻剂的选择与注意事项

降阻剂能减少施工工作量，可少打接地体，尤其可用水平接地体代替难于施工的垂直接地体（在山区及岩石地区等）。施工方便，可解决施工场地受局限的困难，可大量节省金属材料，具有长效性与稳定性，防腐性能好。较少受气候的影响。综合技术经济性好等。

　　降阻剂的选择根据实际情况选择合适的降阻产品。最常见的降阻剂有化学降阻剂和物理降阻剂两大类种；选择时应注意事项：

　　 1、（质量）合格的降阻产品是经国家相关检测部门检测，各项技术指标完全符合我国现行《接地降阻剂暂行技术条件》要求的。

　　 2、（包装）本产品采用双层包装，内层为PVC袋，外层为编织袋。

　　 3、（标识）编织袋上标有产品名称、型号、厂名。

　　 4、（运输）运输时要注意防雨、防潮、防硬物损坏包装。

　　 5、（贮存）降阻剂应贮存在不受雨淋和水浸场所。户外贮存时要有防雨、防暴晒措施。只要不开封和无包装破损，不遭水浸，其保存期为两年。施工现场发生被雨水浸湿异常情况时，应在2天内使用。被水浸泡的降阻剂可作为细土回填使用。 3、降阻剂的使用：以下两点情况中使用最常见；

　　（1）为降低工作接地、保护接地、雷电保护接地、防静电接地和抗干扰接地的接地装置接地电阻；

　　（2）为改善装置的品质和延长其使用寿命。适用于发电厂、变电站接地网、电力和通讯线路的杆塔接地，各类弱电设备的防雷与抗干扰接地、油库、炸药库和其他易燃易爆品储藏及生产场所的接地。

　　 4、降阻剂的用量降阻剂的经济用量应视不同的土壤而定，在接地体上的敷设厚度应在5—15cm之间，为方便计算，推荐用量如下表：土壤电阻率Ω·m 用量kg/m 接地形式ρ≤500500＜ρ≤10001000＜ρ≤2000ρ＞2000 水平10—1515—2020—3030—35 垂直12—1616—2222—3232—40 5、降阻剂的施工及通用要求

　　 1）、施前检查项目及要求： ①降阻剂应是同一品牌、型号的产品。 ②水清无污染、水中无泥沙等杂物。 ③沟、孔的尺寸、形状等符合设计要求，四壁较平整，孔、沟内无杂物。 ④垂直接地极居孔中央放置，水平接地极水平居中，离沟底距离不小于40mm且较均匀（必要时可用细线固定）。 ⑤接地引下线已按设计要求涂刷防锈漆并已初凝。

　　 2）、调制降阻剂按水：降阻剂=0.4~0.6:1.0的重量比加水并充分搅拌直至成粘糊状。水平接地用水量以刚好能够润湿全部干粉并可搅拌成糊状即可。垂直接地孔用降阻剂加水量可视情况取高值。过大的加水量会延长施工时间。

　　 3）、浇灌、包覆、初检将调制好的糊状降阻剂轻轻倒入（以防泥石、杂物混入降阻剂中）接地沟、孔内直至全部无遗漏地包覆住接地极，并初测包覆厚度不小于40mm，钻孔四壁充实，不足时要补充。

　　 4）、复检与回填夯实待降阻剂初凝后，详细检查降阻剂包覆应表面均匀、充分无遗漏、无杂物混入，包覆体厚度最薄处不少于40mm，不足时要补充降阻剂。检查无误后，抽走固定细线，轻轻回填无硬物和树枝的细土，厚度要达到20mm以上，然后再加其他土壤并夯实。夯实后的回填土表面应略高于周围地平面。

　　 5）、对接地引下线要求接地引下线在地表交界段需全段涂刷2~3道环氧沥清漆、FVC漆或其他耐久漆，其地下段长度应使埋入降阻剂的部分不短于20mm，地表上面部分长度不短于30mm。

　　 6）、深井接地深井接地有时是必需的。通常井深由找到电阻率低的地层或地下水来决定，一般达数十米。施工时用专用机械钻孔，孔径为80~150mm。有时要配以局部爆破，炸松四周土壤，以填充降阻剂，扩大降阻效果。接地电极用四壁上钻有Φ10~15mm通孔的钢管。用压力将调制好的降阻剂注入管内，通过壁孔使降阻剂从内外两侧包围钢管并充实整个钻孔。
